畢業後搬回高雄,原先在學校架的模型設備都拆光光哩!接著又馬上被抓去當兵,許久沒做模型哩!
這次剛好軍中休年假(我是過年前休低 = ="" ~),利用這期間來發一篇漆箱DIY教學文,給有興趣或是打算利用新年要來擴充設備的同好們參考看看~
在網路上，常看到兩間大廠所製造的噴漆箱
1、這台為知名品牌所製作的噴漆箱，先前買過這台，但缺點抽風扇吸力小，且裡面的濾棉很容易就堵住哩，且售價很驚人~所以參考看看就好哩!

2、這台我自己沒用過，不過這台聽說評價不錯，但缺點為中間的濾漆隔板為紙做的，用久後需要重新買來更換。

於是參考了這兩台，及先前爬過許多DIY噴漆箱的文章，開始製作漆箱
箱體採用小型的整理箱，在底部預先畫好風扇的位置，準備來開洞了。

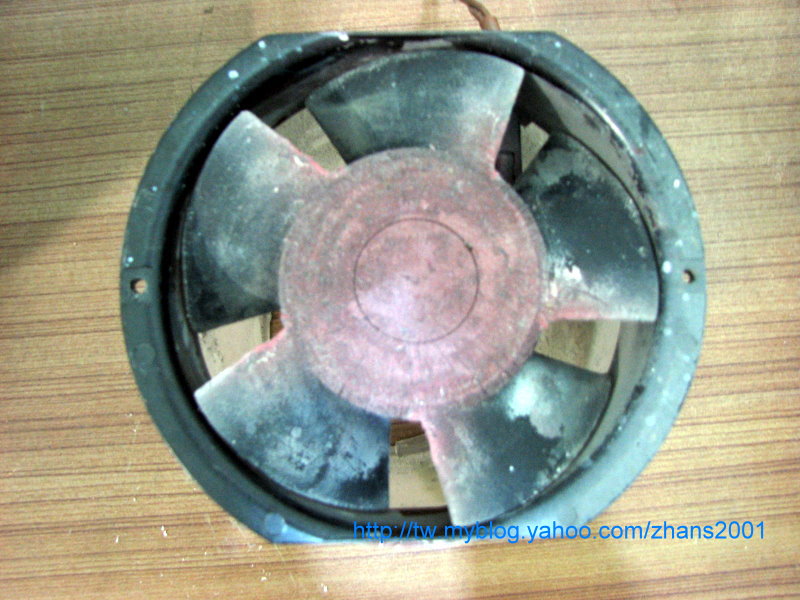

這顆風扇先前就拿來做過噴漆箱，風量算滿大的，就直接拿來裝在新漆箱上啦!

風扇的資訊~

把風扇先跟飲料店A來的果凍罐結合，為啥要裝上果凍罐呢?一方面可以果凍罐是透明的，可以查看廢漆是否要清除哩，其二為未來可以填加濾棉來吸附廢漆。

再來利用電鑽，在風扇的安裝位置開始打洞。

沿著畫線慢慢的鑽出小孔。

全部都鑽完哩~雪花滿天飛!

使用大美工刀開始開孔切除不要的地方。

中間這種地方就用斜口鉗暴力剪下去就ok哩!

將將~像開罐頭一樣被打開哩!

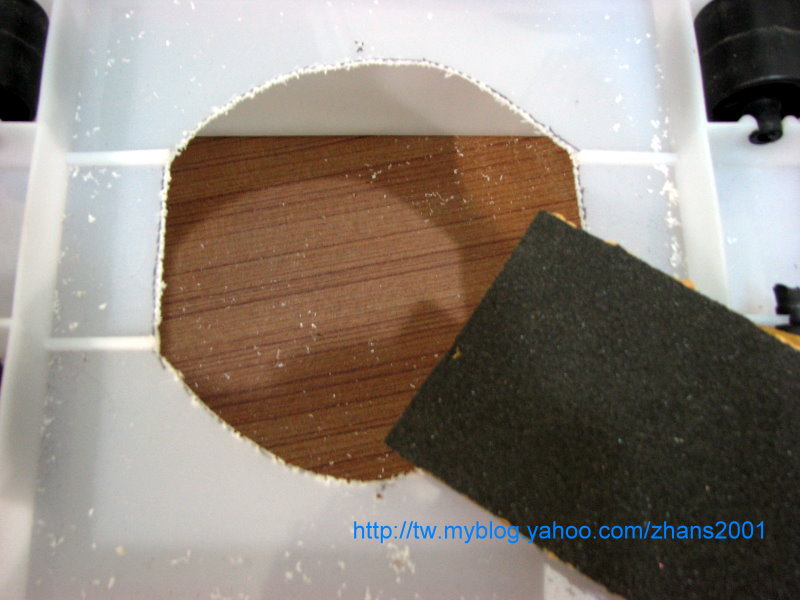

使用砂紙把邊邊打磨，以免被刮傷手。

再來，要把風扇鎖上去本體哩!

把風扇置於漆箱本體，用奇異筆做上打孔記號。

開好洞哩~我是用這種螺絲+螺帽將風扇安裝在上面。

試裝於風扇上看看長度夠不夠。

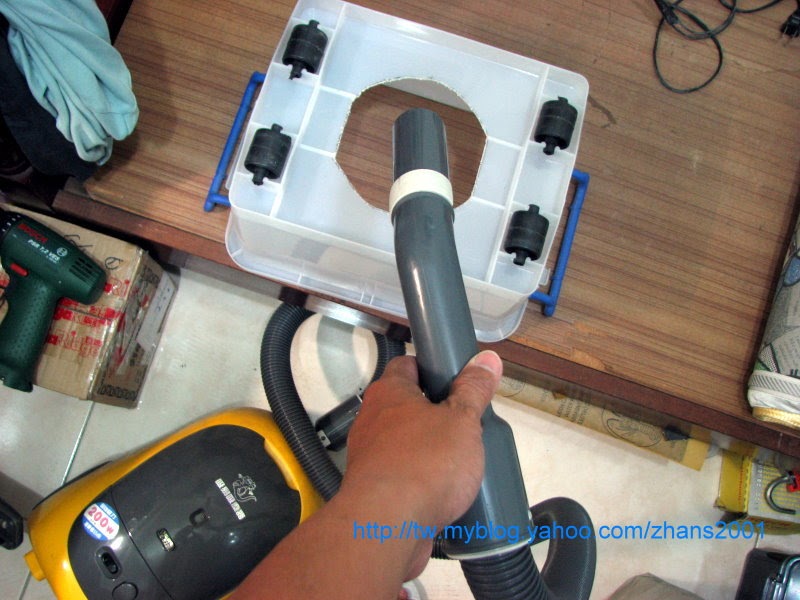

接下來，使用我家小黃清潔一下環境，超多塑膠碎片的。

裝上風扇後的樣子~

接下來在風扇電源線上加裝調光器，利用這個可以調整風量大小。

我買的是有裝好插頭型的，所以只要把風扇插頭裝上，就安裝完成哩!

開始製做漆箱中間的擋漆板，使用的是塑膠瓦愣板，孔洞較大型。(擋漆板的功用在於使得抽風能夠均勻，不會讓廢漆跑回到噴塗物上，在做亮面的模型時，非常需要，不然漆面會產生顆粒狀或使得漆膜凹凸不平)
先切成條狀，寬度可看自己需求去做調整，本人為配合漆箱大小寬度約切成2cm寬。

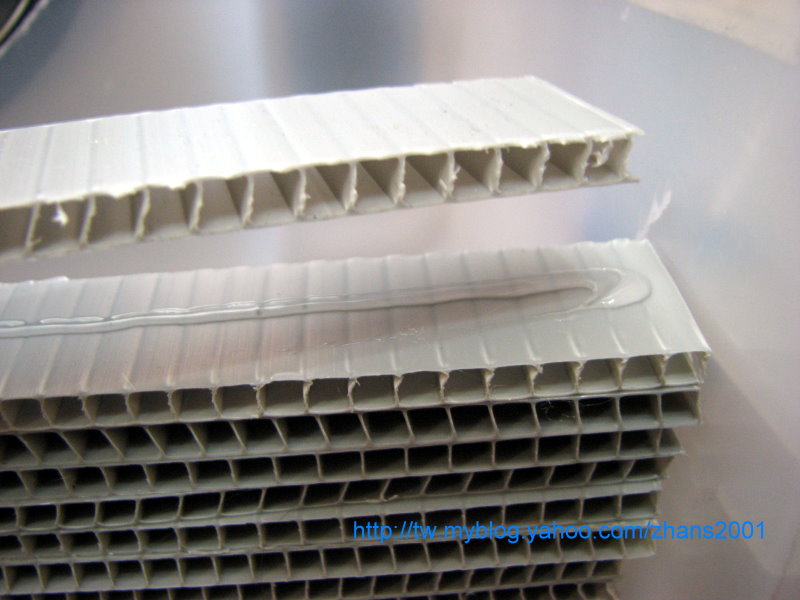

使用保麗龍膠，將擋漆板一片片黏起來。因為了方便拆下清洗，所以不黏死在漆箱上。

一片一片的堆疊

置物箱內部為圓弧狀的，為了剛剛好可以塞進內部，所以每裝一片時都要稍做修剪。

一片片的組裝直到完全把漆箱內部蓋滿為止。

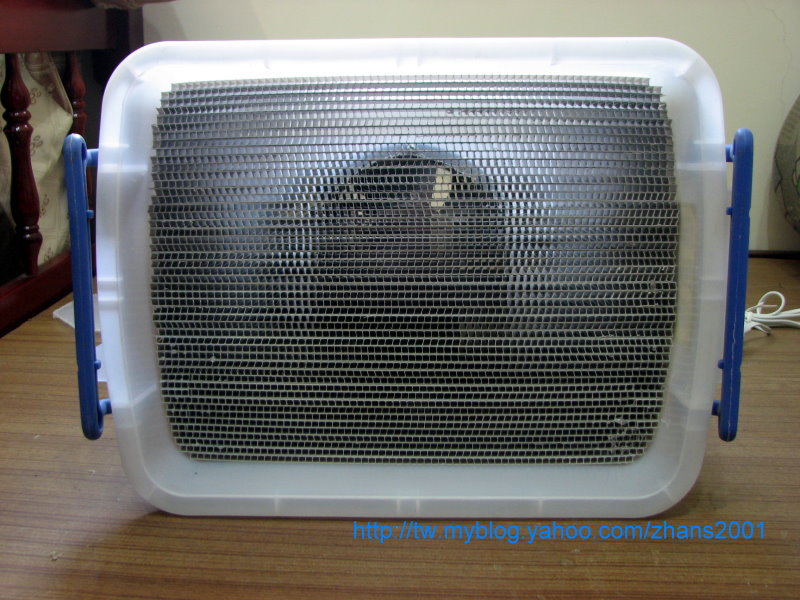

完成後的樣子。還滿可愛的。

從正前方可以隱約看見風扇的位置。

接下來要幫噴漆箱安裝排氣軟管。

我使用的是廚房抽油煙機用的鋁管。將一邊套入果凍筒後，用膠帶固定，因為材料的關係未來會再改裝。

(這邊設計的不好，以後會改進，原先想設計為套管型排油煙機軟管，使得可以快速拆下收納)

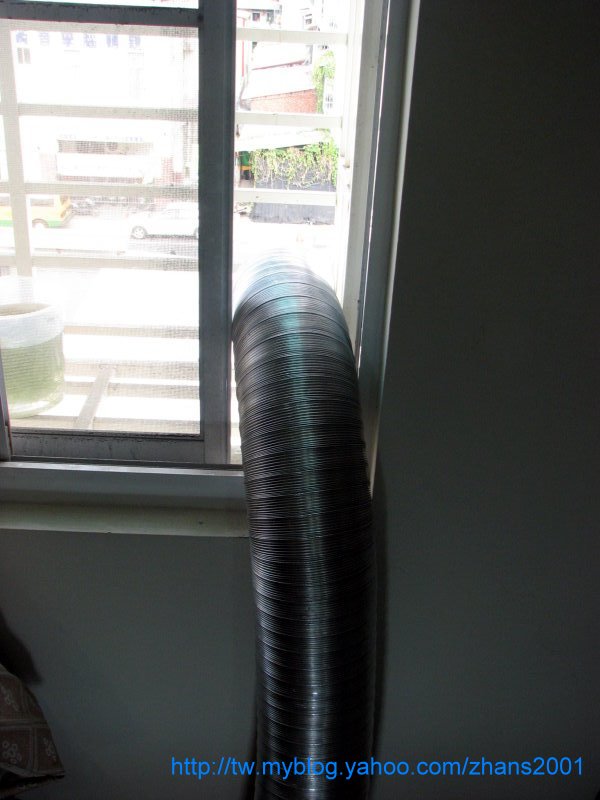

將另一端拉出窗外

裝上夾燈

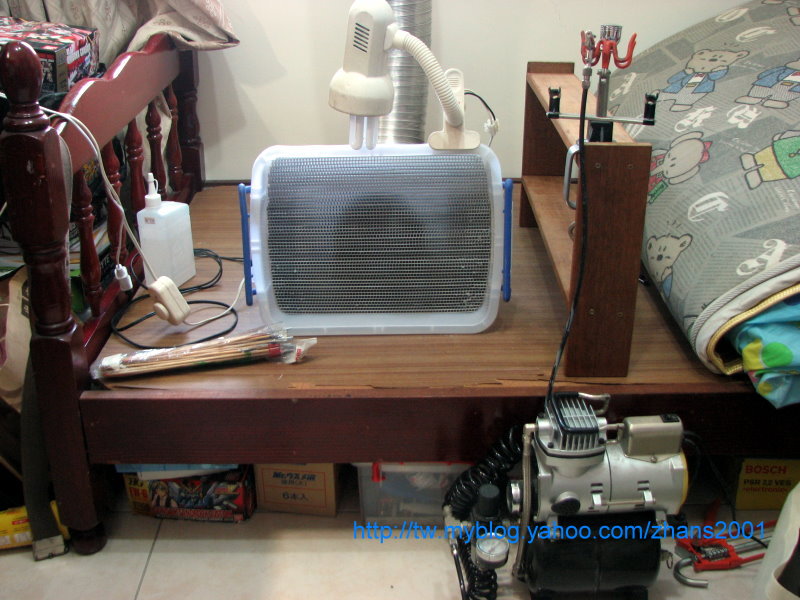

這就是我簡易型噴漆設備~

趁著假日趕快把模型的漆噴完吧~
謝謝收看，歡迎討論!
